Центр компетенции по применению программируемой логики «Макро Групп» предлагает JTAG-кабель для прошивки и отладки ПЛИС и СнК Xilinx под брендом Cruetech – CR-USB-II-G. Кабель выполнен на базе чипа FT-232H, поддерживается средствами разработки Xilinx прямо «из коробки» и обеспечивает более высокую скорость работы, чем оригинальный кабель от Xilinx (DLC-10).
Основные характеристики JTAG-кабеля CR-USB-II-G:
Продукт
CR-HW-II-G Jtag-Cable
Интерфейс
С компьютером: USB2.0 Тип Б.
С чипом Xilinx: JTAG, 14-пиновый разъём 2 × 7 × 0.1“ (с набором переходников)
Поддерживаемые уровни JTAG
3,3; 2,5; 1,8; 1,5; 1,2 В
Совместимость
Digilent STM2
Индикация
2 цветных светодиода
Энергопотребление
5 В, 0,15 А
Габариты (длина, ширина, высота):
7 × 4,5 × 1,5 см

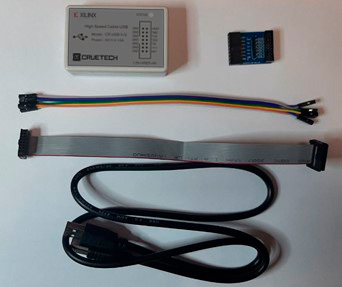

Комплект поставки JTAG-кабель для ПЛИС
В комплект поставки входят:
- кабель USB 2.0 для подключения к компьютеру
- переходная плата для подключения стандартного 14-контактного кабеля 2 × 7 × 2 мм
- кабели «fliyng pins»
- основной кабель CR-HW-II-G Jtag-Cable
Устройство обеспечивает прошивку и отладку всех выпускаемых на данный момент семейств ПЛИС и СнК Xilinx (серия 7, US, US+, Zynq и др.), а также большинства снятых с производства серий (за исключением устройств с питанием +5 В). Единственным ограничением является невозможность непосредственной прошивки фьюсов, но возможна их прошивка с посредством загрузки в ПЛИС специального битстрима.
