Макро Групп предлагает SDR модуль CR-P151Q под брендом Cruetech. Модуль представляют собой восьмиканальное SDR-устройство, готовое к работе “из коробки” и, в то же время, допускающее глубокую кастомизацию под конкретные требования заказчика. Частотный диапазон каждого канала – 70 МГц ~ 6 ГГц. Полоса пропускания настраиваемая от 200 МГц до 56 МГц.

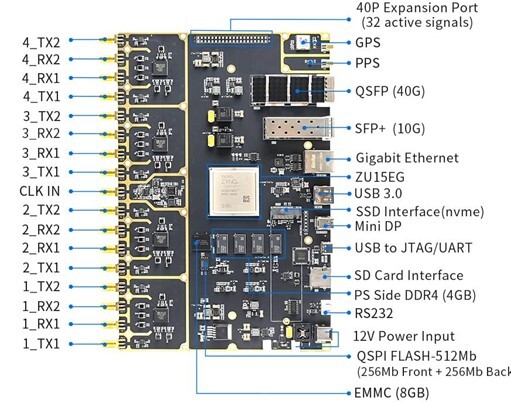

Краткое описание SDR модуля

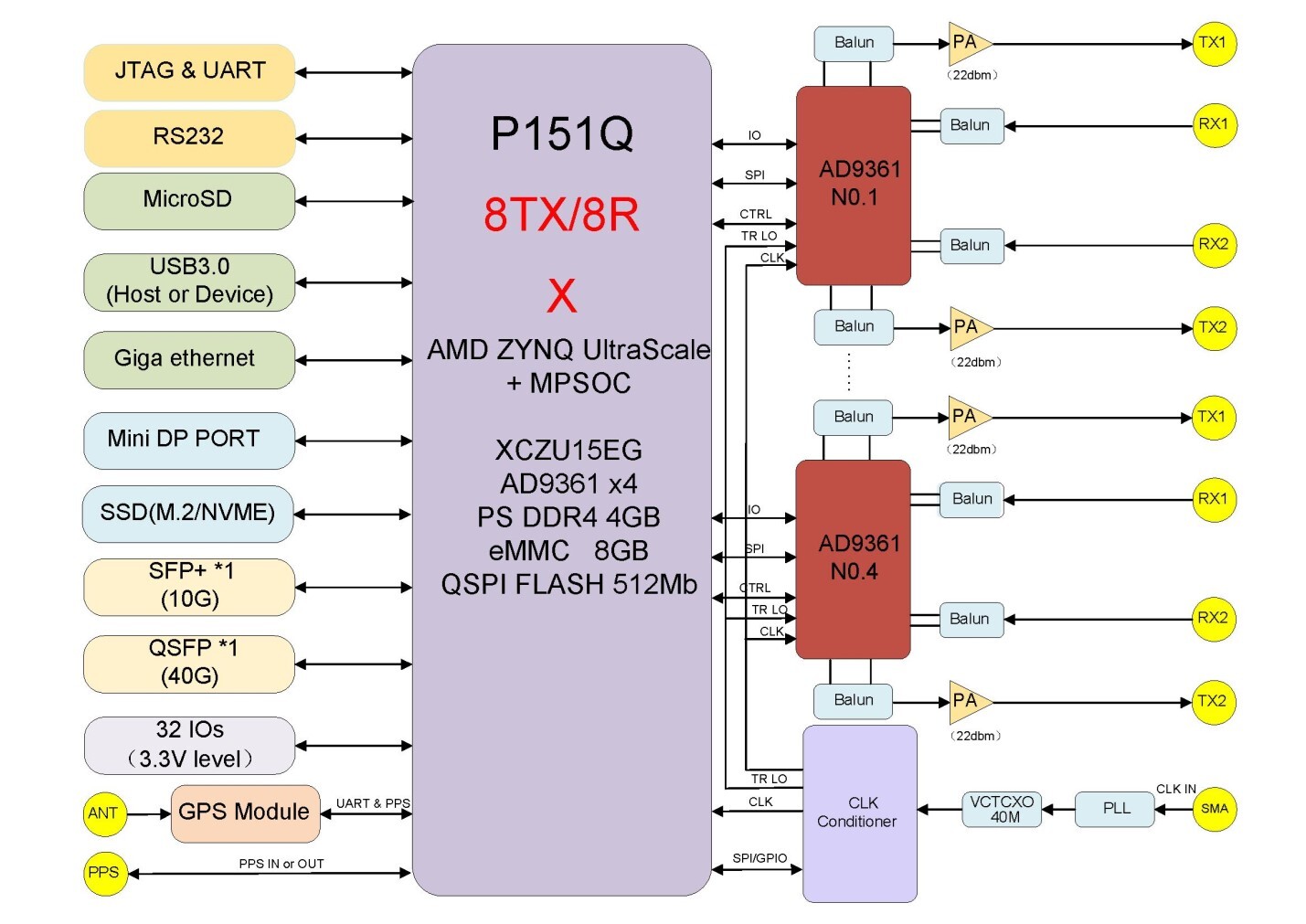

Вычислительная часть выполнена на СнК AMD XCZU15EG-2FFVB1156I. Радиочастотный тракт выполнен на чипах AD9361. В качестве синтезатора частоты применен чип ADF4002BCPZ. Так же на плате имеется модуль GPS с выходом 1PPS.
Спецификация устройства
Радиочастотный тракт
RF-входы/выходы:
8x RF входов, 8x RF выходов
частотный диапазон: 70 МГц – 6 ГГц.
полоса пропускания - настраиваемая от 200 МГц до 56 МГц.
усиление – 22 дБм
Радиочастотный чип:
4хAD9361
Синтезатор частоты
ADF4002BCPZ
Модуль навигации:
NEO-M8T, вход: GPS антенна, выход: uart+1PPS Стандарты: GPS/BeiDou
Процессорная система и внешняя память
Чип СнК:
AMD XCZU15EG-2FFVB1156I
Процессорные ядра:
4 x Cortex-A53-1,3 ГГц, 2 x Cortex-R5-533 МГц
Память DDR4:
Процессорная система: 4GB
QSPI FLASH
512 Мб (256 Мб x 2)
EMMC:
8GB
Загрузка:
JTAG/QSPI/SD/EMMC
Программируемая логика
Логических ячеек:
747K
LUT
341K
Блоков DSP:
3528
Блочной памяти
26Mb

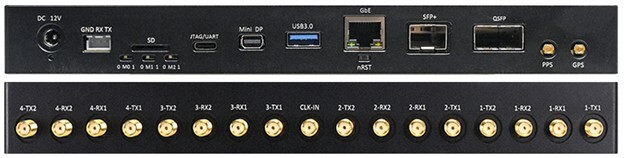

Внешние интерфейсы:
Ethernet
PS: 1хGE
PL: 1хSFP+ 10GE; 1xQSFP+ 40GE
USB3.0:
1
UART
1
JTAG
1
RS232:
1
Слот SD-карты:
1
SSD Слот:
1хM2
Mini DP:
1
Вход внешнего клока:
1
PPS
1, конфигурируемый как вход или выход
Порты ВВ
40-пиновый разъем с шагом 2,54 мм
(Питание 5 / 3,3 В и 32 пина ВВ)
Механические, электрические и температурные характеристики
Габаритные размеры:
печатная плата: 235мм x 152мм
корпус: 245 x 160 x 28мм
Защита
все внешние интерфейсы имеют защиту от статического электричества, радиочастотные цепи и клоки экранированы
Питание:
постоянное напряжение 12 В 3А
Температурный диапазон
-40 ~ +85°C
Поддержка проектирования
Вместе с устройством поставляются примеры систем на платформах ADI NOOS, ADI IIO и OpenWIFI.
Комплект поставки
Устройство поставляется в комплектации, показанной на рисунке ниже:

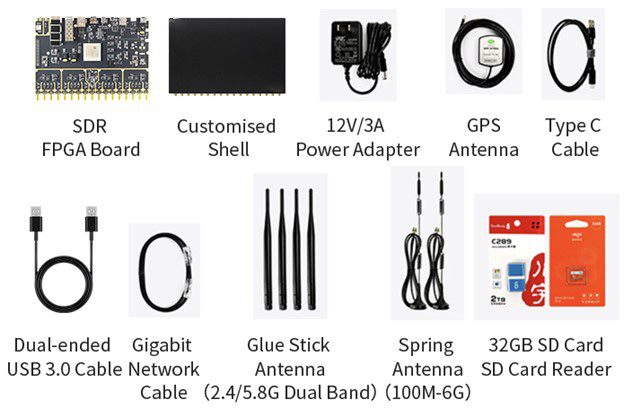

SDR-устройства Cruetech найдут широкое применение в отечественной продукции благодаря своим отличным характеристикам, небольшой потребляемой мощности, богатой периферии и возможности глубокой кастомизации.
