Модуль RFSoC на 8 каналов и отладочная плата от Cruetech

Cruetech предлагает 8 канальные модули для применения в готовых устройствах и отладочные наборы для разработки на ПЛИС семейства RFSoC Zynq Ultrascale+ от AMD-Xilinx.

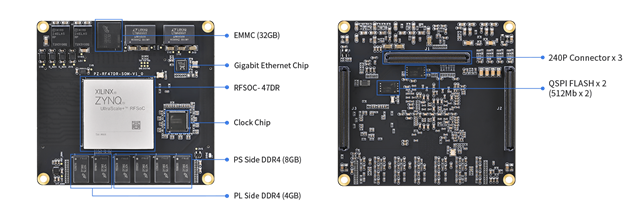

Модуль CRZU47DRC

Модуль предназначен для встраивания в устройства заказчика и представляет собой законченную микропроцессорную систему с 8ю радиочастотными каналами.
Характеристики модуля CRZU47DRC:
Модуль
CRZU47DRC
Чип
XCZU47DR-2FFVE1156I
Процессорные ядра
ARM: 4 x Cortex-A53 1,333 ГГц RPU: 2 x Cortex-R5 533 МГц
Исполнение
Промышленное ( -40°C~+85°C)
Логических ячеек
930K
LUT
425K
Блоков DSP
4272
Блочная RAM
38 Мб
Память DDR4
PS: 8 ГБ 2400 МГц*64 бит / PL: 4 ГБ 2400 МГц*32бит
QSPI FLASH
2 канала (QSP0+QSPI1) / 512 Мб всего 1 Гб
EMMC
32 ГБ
Загрузочные устройствва
JTAG/QSPI/SD/EMMC, выбираются DIP-переключателями на плате
Каналы АЦП
8 каналов/ частота оцифровки 5 Гвыб/c
Каналы ЦАП
8 каналов/ частота оцифровки 9,85 Гвыб/с
Ethernet 1GE
1 на стороне процессорной системы
PS: интерфейс GTR
4 пары трансиверов
PL: интерфейс GTY
8 пар трансиверов
Питание
8-12 В / 5 А
Ввод/Вывод
MIO: 38 ВВ (1,8 В) HD: 44 ВВ (1,8/2,5/3,3 В, по умолчанию – 3,3 В)
Тактовые сигналы
Для процессорной системы 33.3333 МГц кварц с одним выходом Для программируемой логики: 200 МГц кварц с дифференциальным выходом Специальный чип для тактирования ADC/DAC/GT
Техпроцесс
Immersion Gold Process, 0,635 нм spacing, 240P Connectors x 3
Размеры модуля
90 × 85 мм

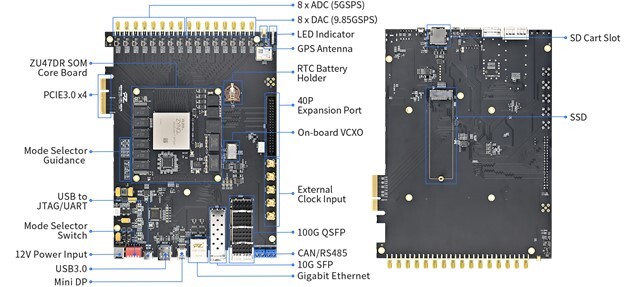

Отладочная плата CRZU47DRB

Отладочная плата CRZU47DRB
Отладочная плата представляет собой полнофункциональное устройство для разработки многоканальных радиочастотных приложений.
Номер для заказа
Отладочная плата: CRZU47DRB Модуль: CRZU47DRC
JTAG
1xUSBJTAG
UART/RS485/CAN
1/1/1
Слот для SD-карты
1
PS Side SSD
1
Ethernet 1GE
1 на стороне процессорной системы
Выход Mini DP
1
USB3.0 Master-Slave
1
Накопитель SSD
1
Интерфейс SFP
1 QSFP28 x 100G 1 SFP+ 10G
Модуль GPS
1
PCIe
1 Gen3.0 x4
Порт расширения на 40 контактов
28 ВВ, питание 5 и 3 В
Питание
12 В / 3 A
Габаритные размеры
218 × 158 мм
Технология
Black Matte, Immersion Gold Process

Отличия между модулями и отладочными платами Cruetech на СнК RFSoC

Cruetech предлагает несколько модулей и отладочных наборов на основе RFSoC. Ниже перечислены основные различия между модулями CRZU47DRC и CRZU49DRC и отладочными платами CRZU47DRB и CRZU49DRB.
Модуль
CRZU47DRC
CRZU49DRC
Чип RFSoC
XCZU47DR-2FFVE1156I
XCZU49DR-2FFVE1156I
Количество каналов
8
16
Частота оцифровки
АЦП: 5 Гвыб/с ЦАП: 9,85 Гвыб/с
АЦП: 2,5 Гвыб/с ЦАП: 9,85 Гвыб/с
Плата
CRZU47DRB
CRZU47DRB
Модуль RFSoC
CRZU47DRС
CRZU49DRС
Количество каналов
8
16
Частота оцифровки
АЦП: 5 Гвыб/с ЦАП: 9,85 Гвыб/с
АЦП: 2,5 Гвыб/с ЦАП: 9,85 Гвыб/с
Шина PCI
Gen3.0 x4
Отсутствует
Имеется полный набор документации и демонстрационных проектов.
