Компания Макро Групп предлагает SDR модули от бренда Cruetech – CR-P401D и CR-P501D. Каждый модуль представляет собой многоканальное SDR-устройство, готовое к работе «из коробки» и, в то же время, допускающее глубокую кастомизацию под конкретные требования заказчика.
Краткое описание

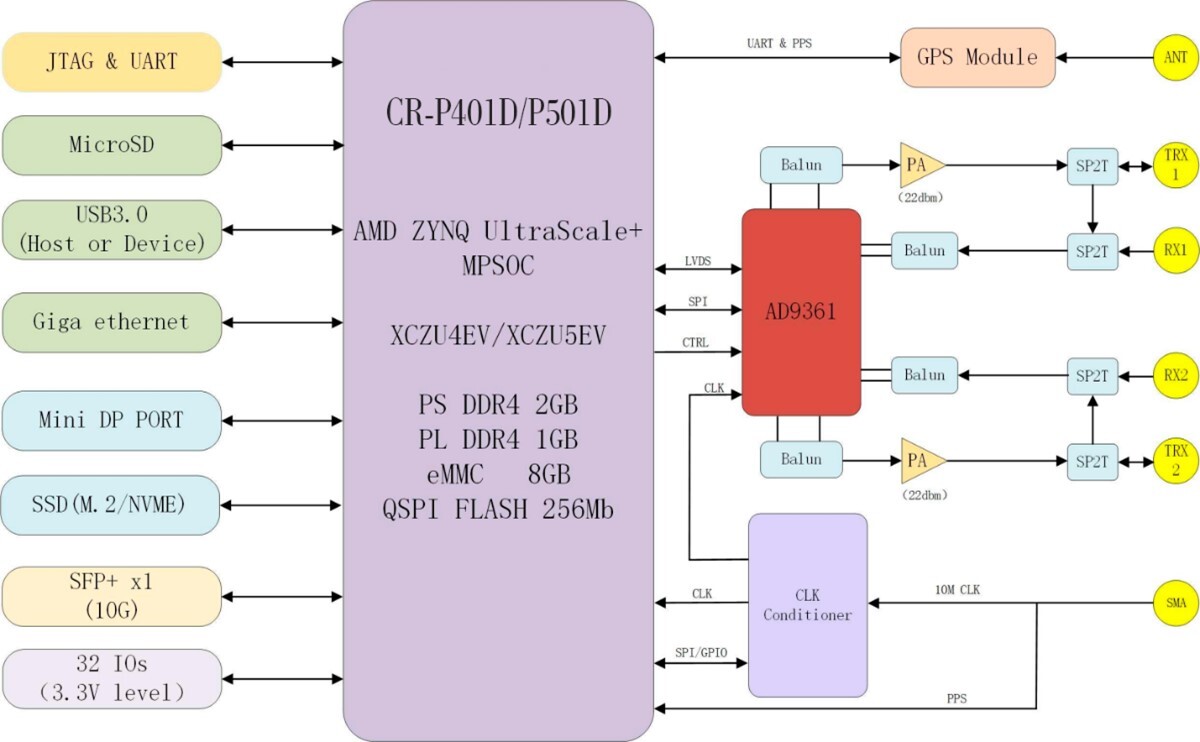

Внешний вид устройства (без корпуса) и его структурная схема приведены на рисунках ниже.
Радиочастотный тракт выполнен на чипе ADI AD9361BBCZ производства Analog Devices. Для тактирования используется прецизионный (0.1 ppm) VXCO генератор на частоту 40 МГц. В качестве синтезаторов частоты применен высококачественны чип ADF4002BCPZ. Так же на плате имеется модуль GPS с выходом 1PPS на чипе MAX-M10S.
Вычислительная часть выполнена на базе СнК Zynq MP-SOC производства AMD-Xilinx. В CR-P401D используется чип XCZU4EV-2SFVC784I, а в CR-P501D – более ёмкий по программируемой логике чип XCZU5EV- 2SFVC784I.
Поддержка кастомизации
Несмотря на то, что устройство полностью работоспособно «из коробки», оно допускает глубокую кастомизацию под потребности заказчика. Устройство содержит все необходимые схемы, конструкторскую документацию, исходный код прошивки ПЛИС и программного обеспечения. Имеется переведённое на английский язык руководство пользователя и большое количество референсных дизайнов. Объём доступных разработчику материалов – более 70 ГБ. При наличии всего перечисленного, работа по кастомизации может быть быстро и легко выполнена силами небольшого (но квалифицированного) коллектива разработчиков.
Технические характеристики
Краткие технические характеристики описываемых устройств приведены в таблице:
Комплект поставки

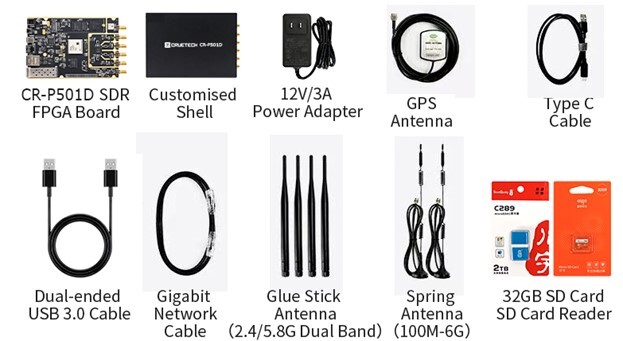

Устройство поставляется в комплектации, показанной на рисунке ниже:
