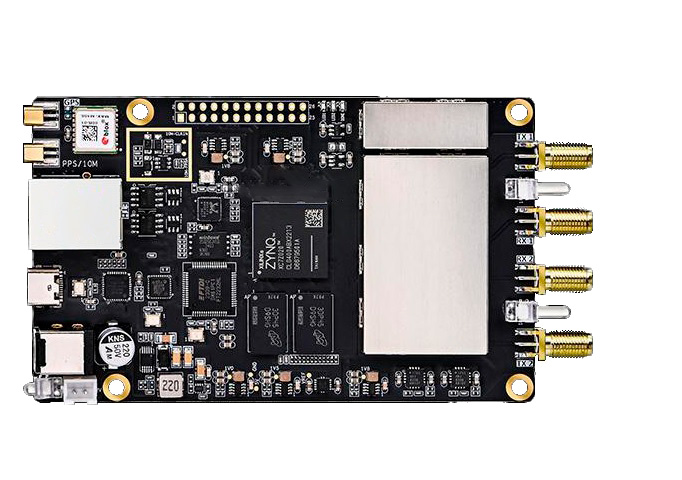

Базовые SDR модули CR-P201P и CR-P203P

Программно-определяемые радиосистемы SDR представляют собой гибкие решения для беспроводной связи, где значительная часть обработки сигналов выполняется программно. Это позволяет адаптировать систему под различные протоколы связи, такие как GSM, Wi-Fi, WiMAX, без изменения аппаратной части.

Модули CR-P201P и CR-P203P от Cruetech — это высокопроизводительные SDR решения, построенные на базе микросхем AMD-Xilinx Zynq7000 (с программируемой логикой Artix7) и трансиверов AD9361/AD9363 от Analog Devices. Они сочетают в себе программируемую логику ПЛИС и процессорные ядра ARM, что обеспечивает высокую гибкость и производительность.

Ключевые возможности:

• поддержка широкого диапазона частот: 70 МГц - 6 ГГц (CR-P201P) и 325 МГц - 3,8 ГГц (CR-P203P);
• программное управление параметрами радиосигнала, включая настройку частоты, полосы пропускания и модуляции;
• возможность работы в режиме приема и передачи (полный дуплекс);
• открытая архитектура и поддержка ОС Linux, что упрощает разработку и кастомизацию.

Основные характеристики микросхем Xilinx:

Модули построены на базе СнК (система-на-кристалле) семейства Zynq 7000, которые объединяют программируемую логику (ПЛИС) и процессорные ядра ARM Cortex-A9.

Ключевые особенности:

• двухъядерный процессор ARM Cortex-A9 с частотой до 800 МГц;
• программируемая логика на базе Artix -7;
• поддержка динамической реконфигурации «на лету»;
• высокая интеграция с интерфейсами Ethernet, USB и другими.

Трансиверы AD9361 и AD9363 обеспечивают аналоговую часть SDR-модулей:

• AD9361: диапазон 70 МГц - 6 ГГц, полоса пропускания до 56 МГц.
• AD9363: диапазон 325 МГц - 3,8 ГГц, полоса пропускания до 20 МГц.

• телекоммуникации: базовые станции малого радиуса действия (femtocell, picocell);
• спецсвязь: гибкие системы радиосвязи с поддержкой различных протоколов;
• IoT и промышленная автоматизация: сбор данных и управление беспроводными устройствами;
• исследования и разработки: прототипирование новых радиотехнологий.
